CS5310

Part NO:CS5310

封装:EQA16

工作电压:3.8V-20V

简介:CS5310E是一款26V输入,两节锂电池或锂离子聚合物电池的降压型充电管理IC。 集成功率MOS,芯片采用同步开关架构 ,使其在应用时仅需极少的外围器件, 可有效减少 整体方案尺寸,降低BOM成本。具有最大3A的充电电流能力, 充电电流可以通过外部电阻灵活可调,充电效率可以达到90%以上。
  • 概要

    CS5310E是一款26V输入,两节锂电池或锂离子聚合物电池的降压型充电管理IC。集成功率MOS,芯片采用同步开关架构 ,使其在应用时仅需极少的外围器件,可有效减少 整体方案尺寸,降低BOM成本。具有最大3A的充电电流能力,充电电流可以通过外部电阻灵活可调,充电效率可以达到90%以上。

    CS5310E内置三个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路以及芯片温度调节环路。CS5310E通过外部电阻,可独立灵活调节充电终止电流的大小。

    CS5310E具有完善的保护功能,包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护,同时还具备电池反接保护功能。此外芯片通过外 接的两路LED指示灯,可对充电过程实现全程监控。

    CS5310E具有频率抖动的功能,系统会在正常工作的频率点上叠加微小抖动,从而使能量不会集中在一个固定频率点上,大大改善系统的EMI特性,该功能可以通过外部管脚FREQ使能(低电平)及关闭(悬空或者接高电平),此功能方便客户产品过EMI认证。

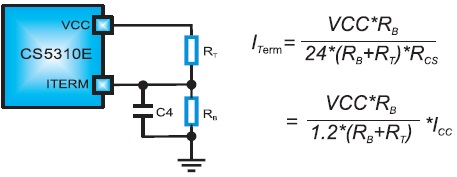

    CS5310E具有终止电流可编程功能。通过设置不同的外部分压电阻, 可以很方便的调节充电终止电流的大小。ITERM端的电压可以在60mV-600mV之间可调,终止电流和两个电阻的关系如下公式所示: 其中VCC为内部TermLDO输出电压,为电流检测电阻,为CC充电流;当ITERM端接VCC时,充电终止电流为默认的内部设定值1/10*ICC。

    描述

    26V输入同步降压型充电

    99%系统工作占空比

    最大3A充电电流,充电电流外部电阻可调

    NTC功能

    降压充电效率90%

    ±1%电池恒压精度

    充电终止电流独立可调

    支持LED充电状态指示

    内置功率MOS

    550KHz开关频率,可支持4.7uH 电感

    输出过压,短路保护

    输入欠压,过压保护

    IC过温保护

    IC温度自适应调节

    全集成结构,无需外置二极管

    封装

    EQA16

    应用

    蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具等领域

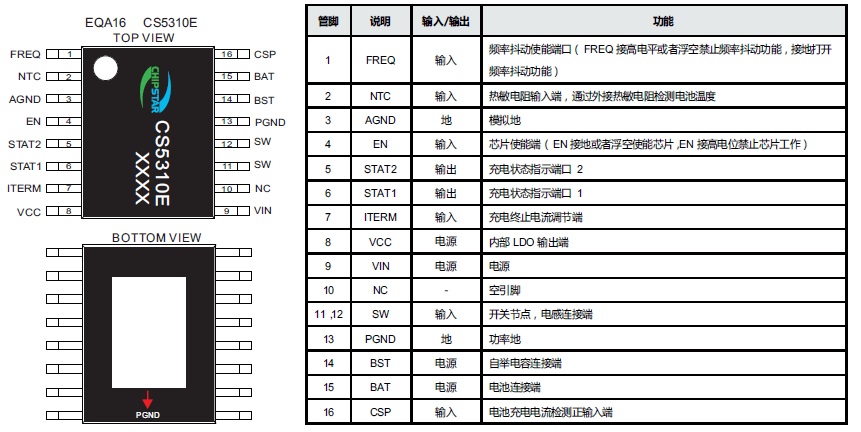

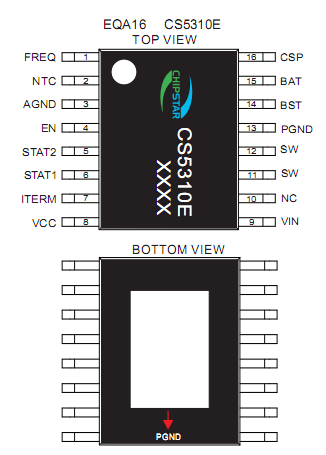

    引脚排列以及定义

    EQA-16封装尺寸和SOP-8一样

    典型应用图
