IU5200D 是一款支持 I²C 接口控制与自动快充申请的全集成开关模式升降压充电管理 IC，专为 1~4 节锂离子 / 锂聚合物电池及 1~5 节磷酸铁锂电池设计，适用于蓝牙音箱、电子烟、对讲机、锂电电池包及玩具等设备。芯片输入电压范围 3.6~21V，最大充电电流 3A（外部电阻可调），固定 500KHz 开关频率，工作结温 - 40℃~125℃，环境温度 - 40℃~85℃，采用 QFN4X4_32L 封装，底部带散热片，需搭配 PCB 散热设计保障高压大电流场景稳定运行。

核心亮点是支持 I²C 接口（地址 0x4C），可通过寄存器灵活配置电池节数、充电电流、浮充电压、充电超时时间等参数，还能开启 JEITA 充电规范（两种模式可选），适配多样化应用需求。具备自动快充申请功能，通过 DP/DM 引脚优先申请 12V 快充，前端适配器无 12V 则申请 9V，申请不成功将持续以 5V 充电，大幅提升充电效率。支持 TC/CC/CV 完整充电模式，电池电压低于涓流阈值时以 10% 额定电流充电，高于阈值后切换至恒流模式，接近设定浮充电压时进入恒压模式，充电电流低于终止电流（10% 额定电流）后自动停止，电池电压跌落至重充阈值时重新启动充电。

集成 30V OVP 功能，VIN 端过压保护阈值 23V，BAT 端耐压 30V，抗电压冲击能力优异；内置输入电流自适应环路，可避免拉垮适配器，自适应点通过外部分压电阻灵活调节。保护机制完善，涵盖输入 / 输出过压保护、电池短路保护、150℃热关断保护（40℃滞回）、120℃起调的温度自适应调节功能，以及 NTC 温度保护（低温阈值为 REGN 的 70%，高温阈值为 REGN 的 47.5%），不使用 NTC 时需将该引脚接地。配备单路 LED 充电状态指示，充电时常亮、充满熄灭，异常时以 1.5Hz 闪烁，状态反馈直观。

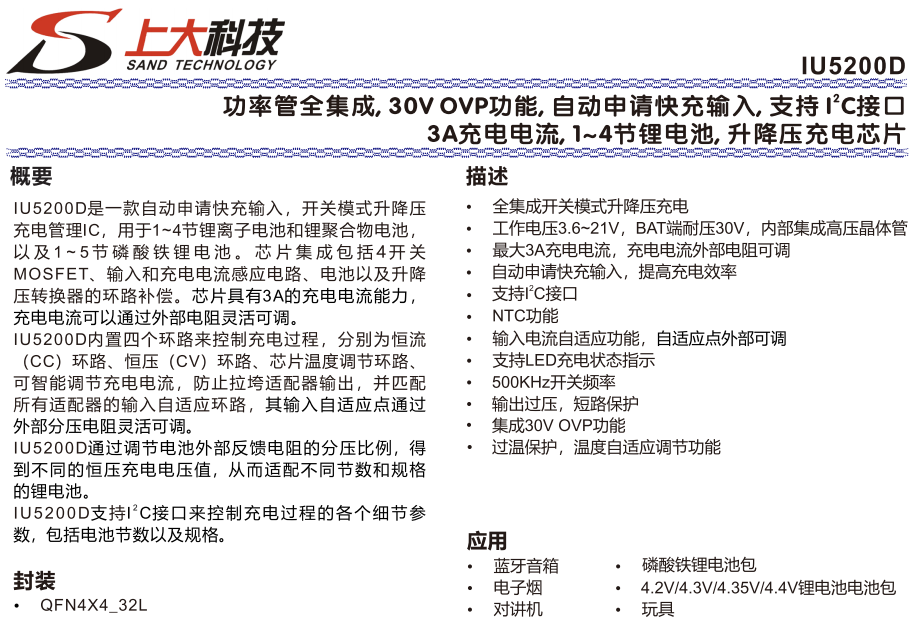

一 IU5200的特性

全集成开关模式升降压充电

工作电压3.6~21V,BAT端耐压30V,内部集成高压晶体管

最大3A充电电流,充电电流外部电阻可调

自动申请快充输入,提高充电效率

支持I2C接口

NTC功能

输入电流自适应功能,自适应点外部可调

支持LED充电状态指示

500KHz开关频率

输出过压,短路保护

集成30VOVP功能

过温保护,温度自适应调节功能

二 IU5200的应用信息

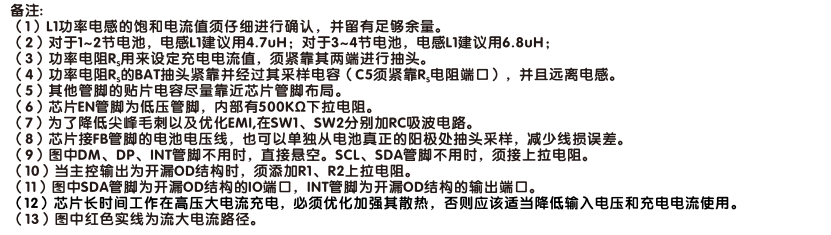

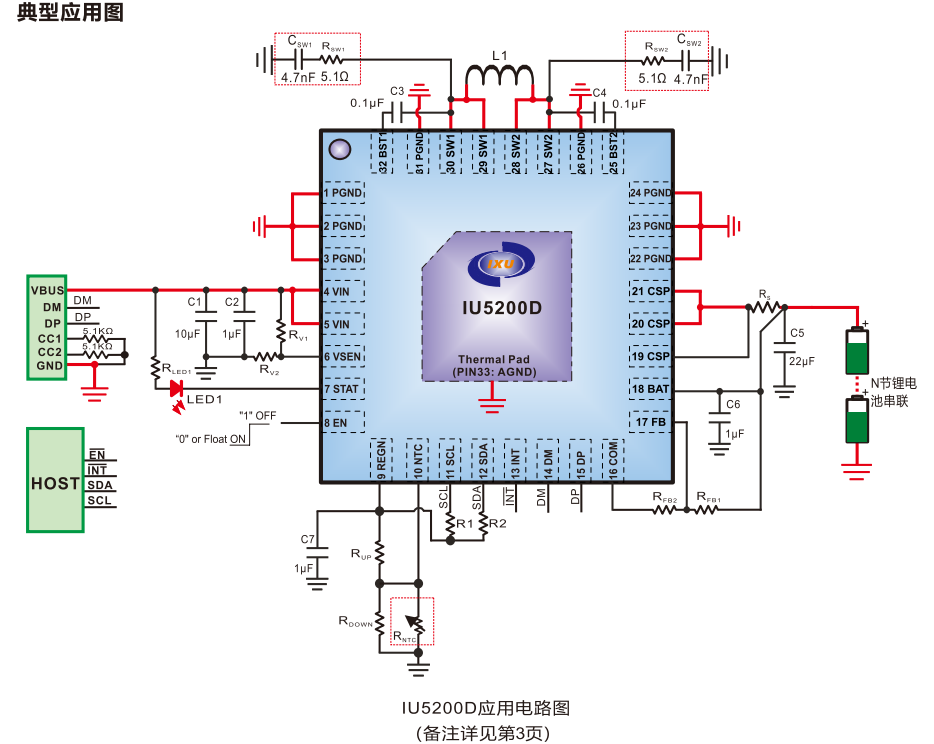

1 典型应用图

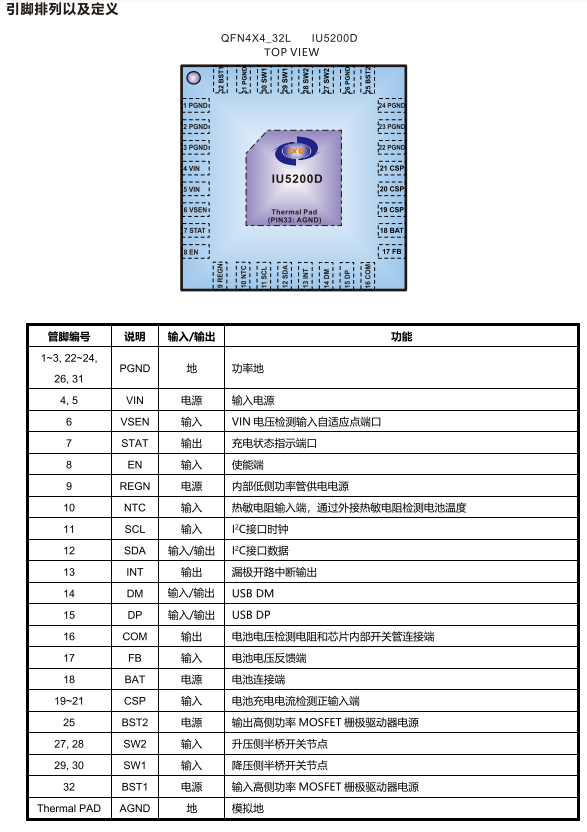

2 引脚排列及定义

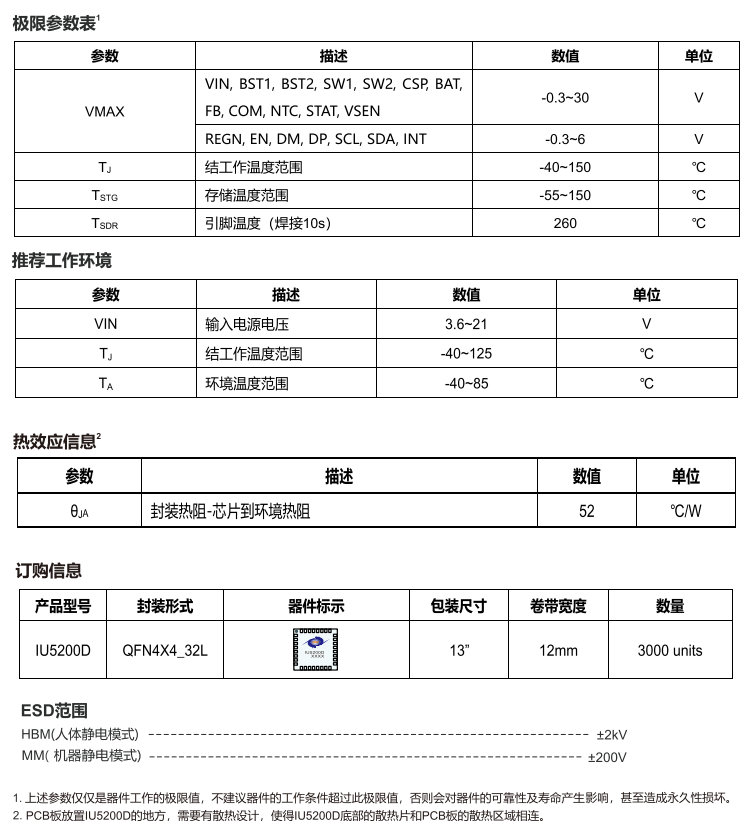

3 基础参数
