IU5207E 是一款支持 20W 快充的 2 节串联锂电池升压充电管理芯片，采用 EQA16 封装，额定工作温度 - 40~85℃，集成功率 MOS 和异步开关架构，外围器件精简，能减少方案尺寸与 BOM 成本，适用于蓝牙音箱、对讲机、POS 机、锂电电池包等设备。

其核心参数亮眼，输入电压范围 3.6~8V，集成 30V OVP 功能，VIN 端过压保护阈值 8.7V（滞回 400mV），BAT 端耐压 30V，可靠性突出。开关频率 500KHz，恒流充电电流通过 ICHG 端外接电阻可调（典型 1A，最大 2A，电阻需小于 2KΩ），浮充电压典型 8.4V（范围 8.316~8.484V），支持涓流、恒流、恒压三段式充电，涓流转恒流阈值 5.6V，充电终止电流为恒流电流的 10%。

功能与保护完善，内置输入电流自适应环路，可避免拉垮适配器，自适应点通过 VSEN 管脚分压电阻可调；根据电池电压自动申请快充（5V~7V），申请失败则维持 5V 充电。NTC 管脚复用使能功能，低电平禁用充电，需外接热敏电阻检测电池温度（低温阈值 1.31V，高温阈值 0.4V），不用时需接 47KΩ 电阻到地。STAT 管脚提供 LED 状态指示，充电时常亮、充满熄灭，故障时 1.6Hz 闪烁；集成芯片过温保护（150℃触发，20℃滞回）、BAT 端过压保护（9.24V）、电池短路保护等多重机制。

一 IU5207的特性

20W异步开关升压充电

根据电池电压,自动申请快充输入,提高充电效率

BAT端耐压30V,内部集成高压晶体管

最大2A充电电流,充电电流外部电阻可调

NTC功能,与使能功能复用

输入电流自适应功能,自适应点外部可调

支持LED充电状态指示

500KHz开关频率

输出过压,短路保护

集成30VOVP功能

IC过温保护,IC温度自适应调节功能

良好的EMI特性

二 IU5207的应用信息

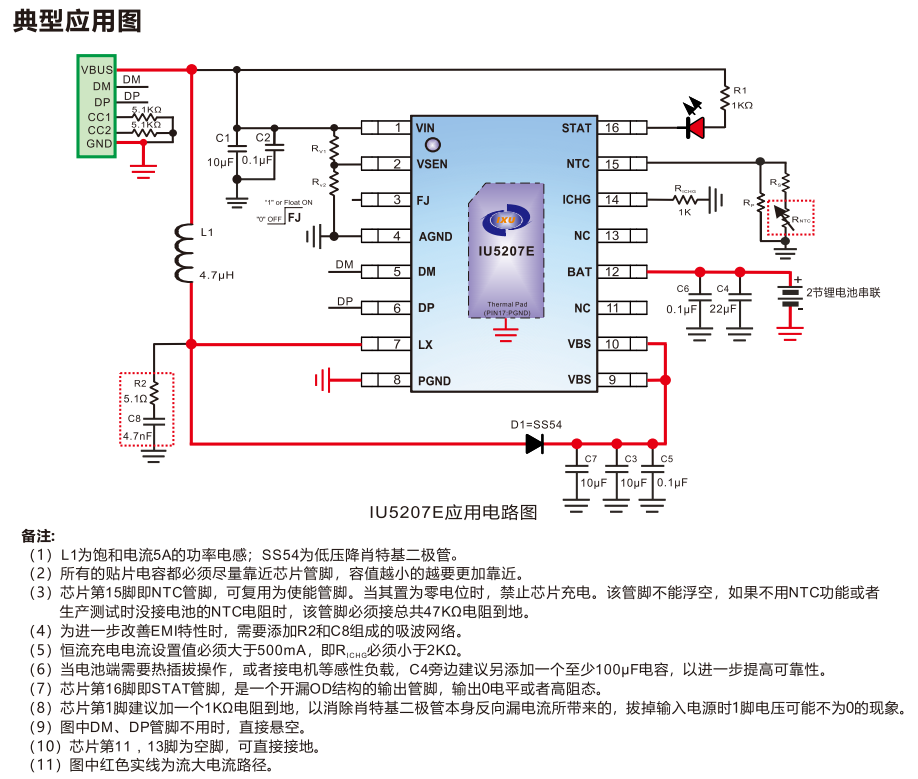

1 典型应用图

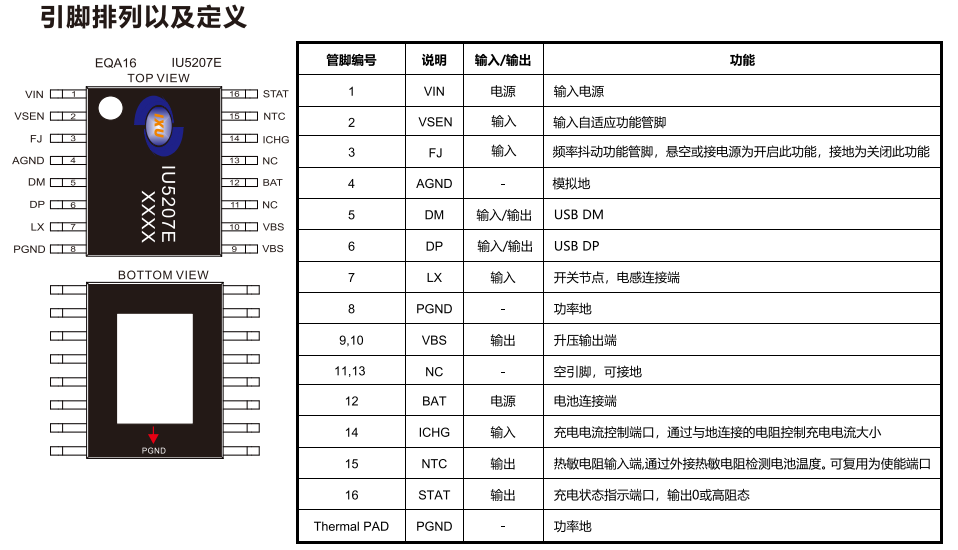

2 引脚排列及定义

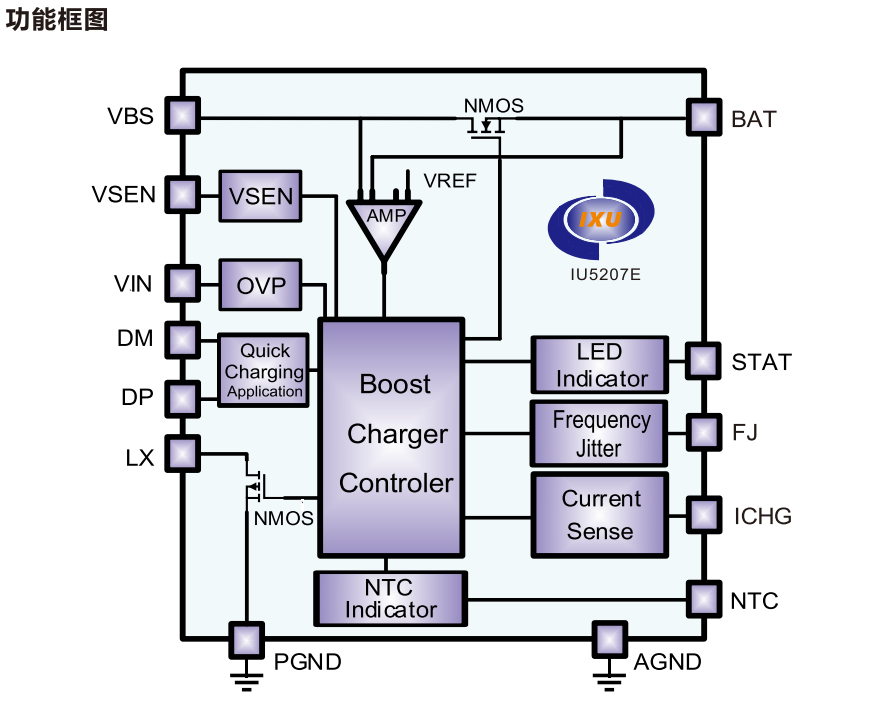

3 功能框图

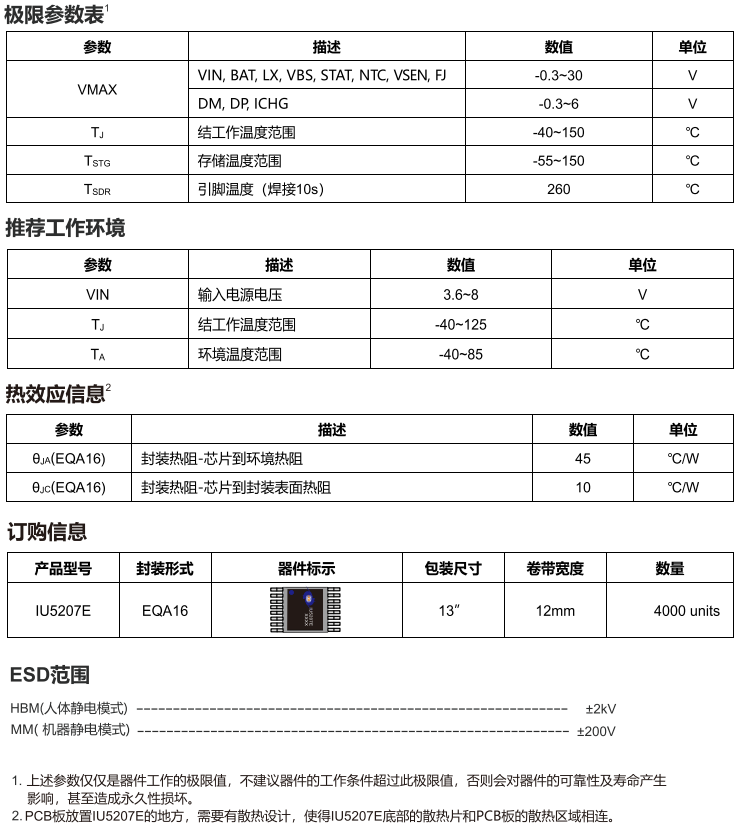

4 基础参数
