在磷酸铁锂电池包、锂电池包、笔记本电脑、电动工具、便携式工业与医疗仪器及太阳能板充电设备等场景的供电设计中，常面临输入电压波动大、充电效率低、多类型电池适配难及运输过程电池漏电等问题，CS5350E可针对性应对这些需求。该器件是一款异步降压型多类型电池充电管理IC，采用EQA28封装，输入耐压30V，工作电压范围3.6~20V，最大充电电流5A且可通过外部电阻调节，集成功率MOS以简化外围电路，降低方案尺寸与成本。

其内置输入自适应环路，可智能调节充电电流防止拉垮适配器，太阳能板供电时能自动跟踪最大功率点（MPPT），最大限度利用太阳能输出功率；支持低功耗运输模式，SYSOFF管脚浮空时电池泄漏电流低至600nA，有效减少运输过程耗电；具备电源路径管理功能，可灵活切换输入电源与电池对负载供电，保障供电连续性。通过外部分压电阻可独立调节充电终止电流、恒压充电电压及电池过放电保护电压，±1%过充电精度保障充电稳定性。

同时具备完善保护功能，包括输入欠压/过压保护、电池过充/短路/过放电保护、芯片过温保护（120℃调节、150℃关断）、NTC温度保护及充电超时保护；通过双LED指示灯全程监控充电状态，开关频率400KHz，采用涓流、恒流、恒压三阶段充电流程，可适配多类型电池的高效安全充电需求。

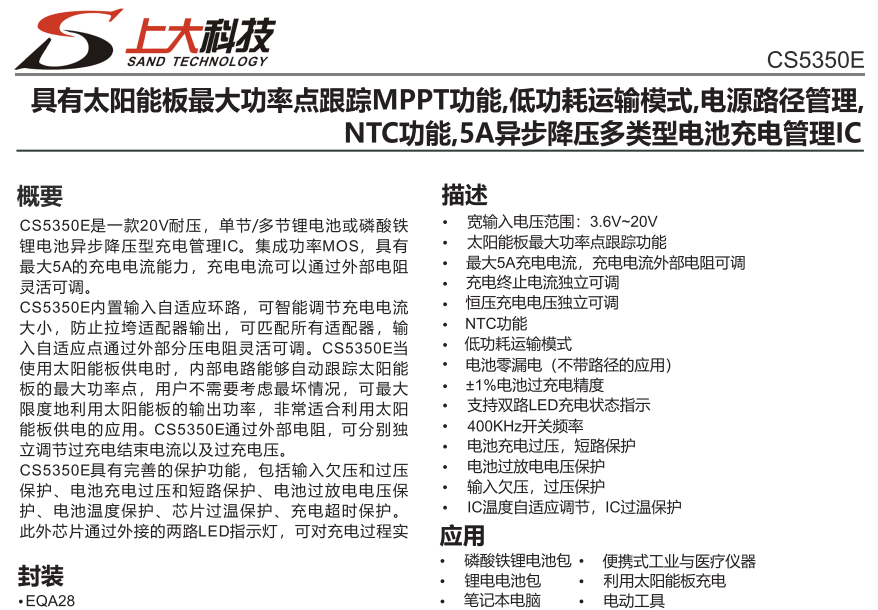

一 CS5350的特性

宽输入电压范围:3.6V~20V

太阳能板最大功率点跟踪功能

最大5A充电电流,充电电流外部电阻可调

充电终止电流独立可调

恒压充电电压独立可调

NTC功能

低功耗运输模式

电池零漏电(不带路径的应用)

+1%电池过充电精度

支持双路LED充电状态指示

400KHz开关频率

电池充电过压,短路保护

电池过放电电压保护

输入欠压,过压保护

IC温度自适应调节,IC过温保护

二 CS5350的应用信息

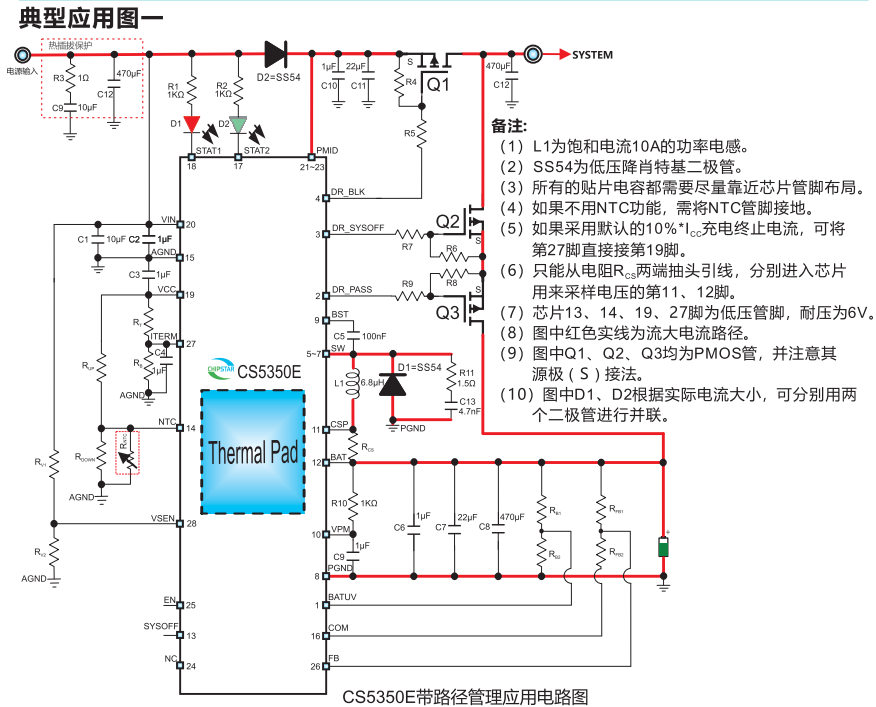

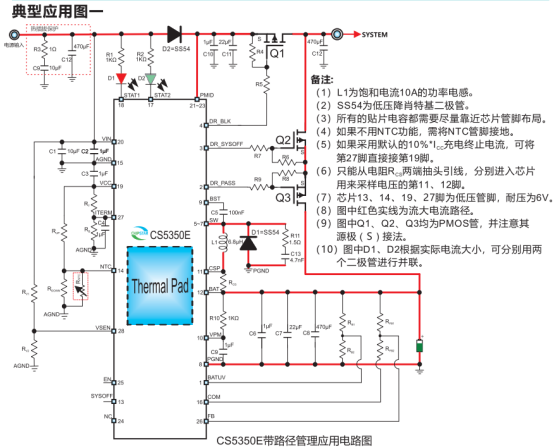

1 典型应用图

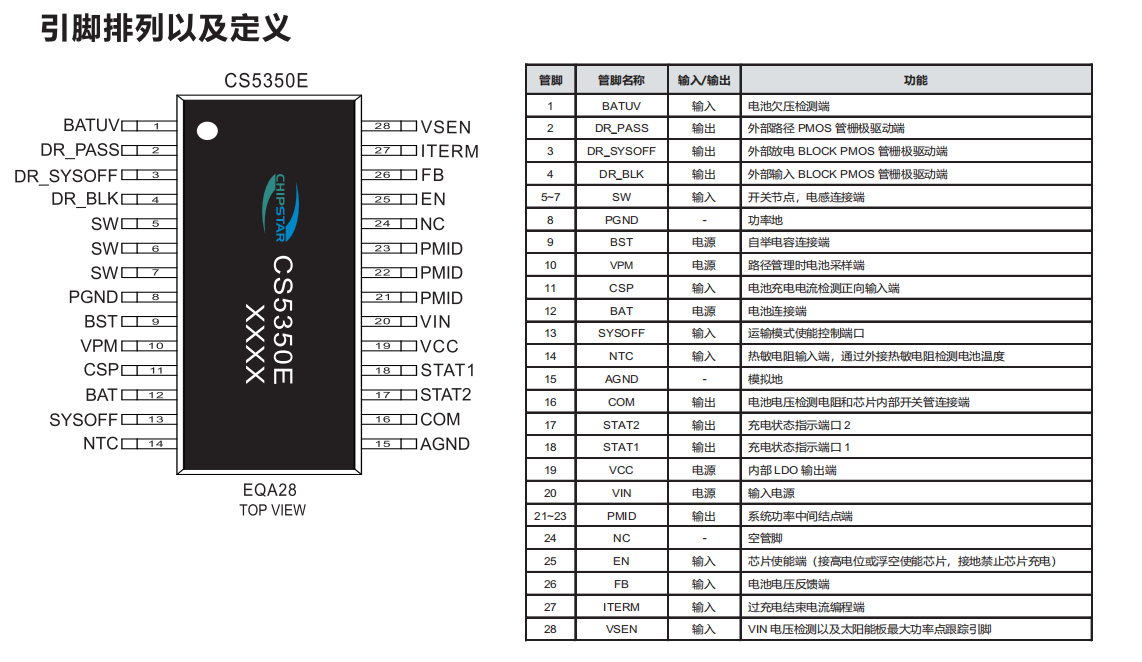

2 引脚排列及定义

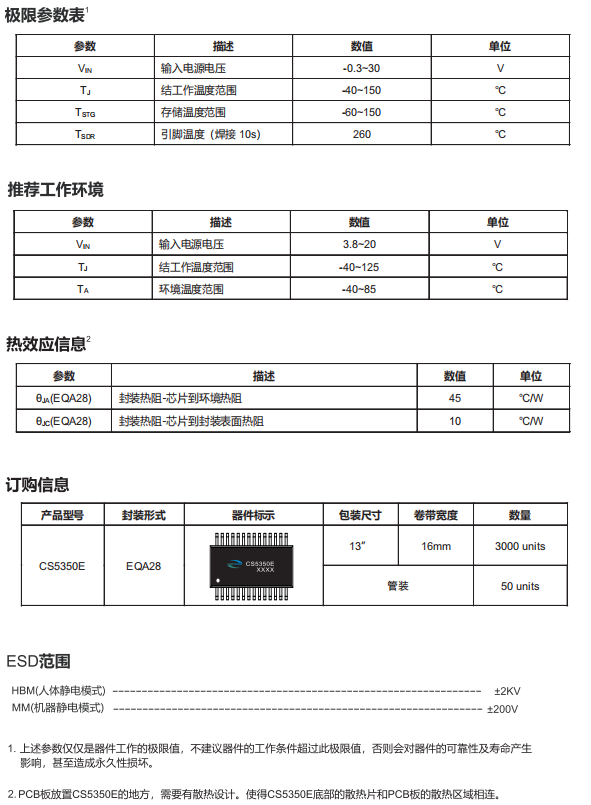

3 基础参数
