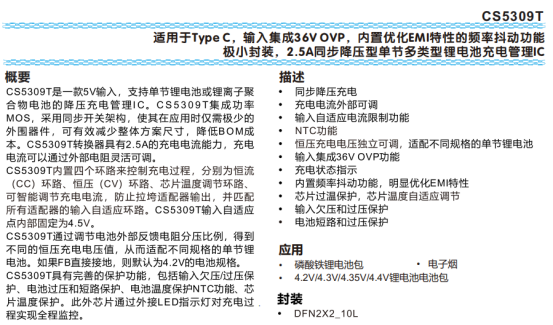

在Type C接口设备、电子烟、磷酸铁锂电池包及4.2V / 4.3V / 4.35V / 4.4V规格单节锂电池包的充电设计中，常面临方案尺寸过大、多规格电池适配难、适配器易被拉垮及EMI干扰等核心问题，CS5309T可针对性应对这些需求。该器件是2.5A同步降压型单节锂电池充电管理芯片，集成功率MOS与同步开关架构，应用时仅需电感、电容、电阻等极少外围器件，DFN2X2_10L超小封装能有效缩减整体方案尺寸、降低BOM成本。其充电电流最大可达2.5A，且可通过外部电阻灵活调节；浮充电压默认4.2V，也能通过外接电阻自定义，适配不同规格单节锂电池；输入集成36V过压保护（OVP），可匹配各类适配器避免电压异常损坏；同时内置四环路控制，能防止拉垮适配器并匹配不同供电；还具备频率抖动功能优化EMI特性，搭配输入欠压/过压、电池短路/过压、芯片过温等多重保护，为相关设备的高效安全充电提供支撑。

一 CS5309的特性

同步降压充电

充电电流外部可调

输入自适应电流限制功能

NTC功能

恒压充电电压独立可调,适配不同规格的单节锂电池

输入集成36VOVP功能

充电状态指示

内置频率抖动功能,明显优化EMI特性

芯片过温保护,芯片温度自适应调节

输入欠压和过压保护

电池短路和过压保护

二 CS5309的应用信息

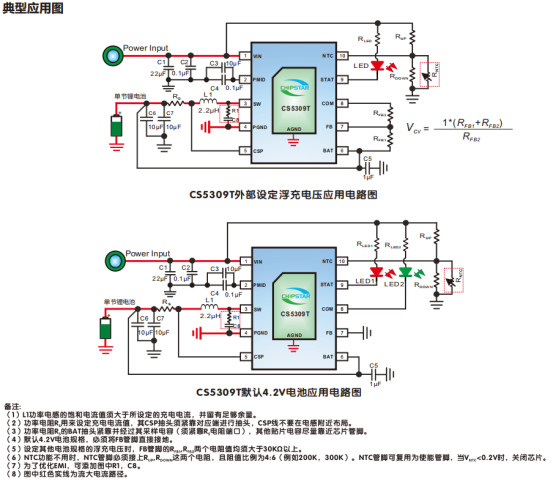

1 典型应用图

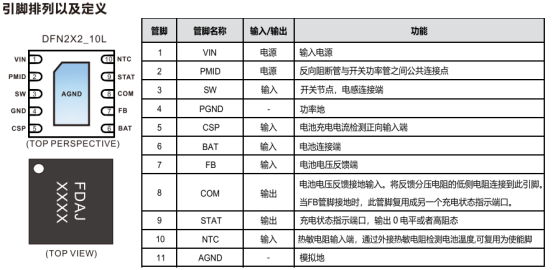

2 引脚排列及定义

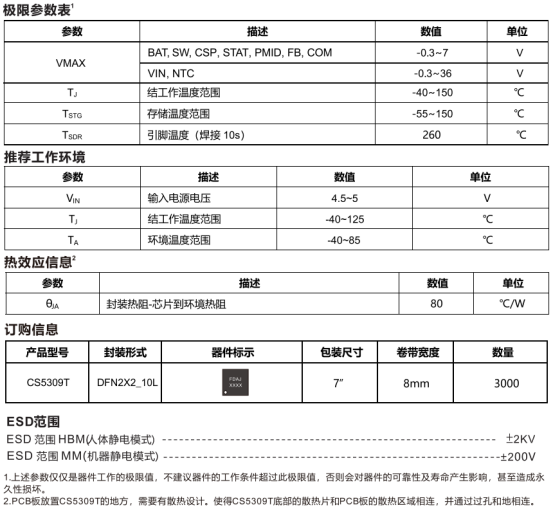

3 基础参数
