Part NO:CS5653：MPPT,独立I2C控制,支持5V3A放电,双向升降压,1~6节串联电池充放电控制器

封装:QFN4X4_32L

工作电压:3.8V-32V

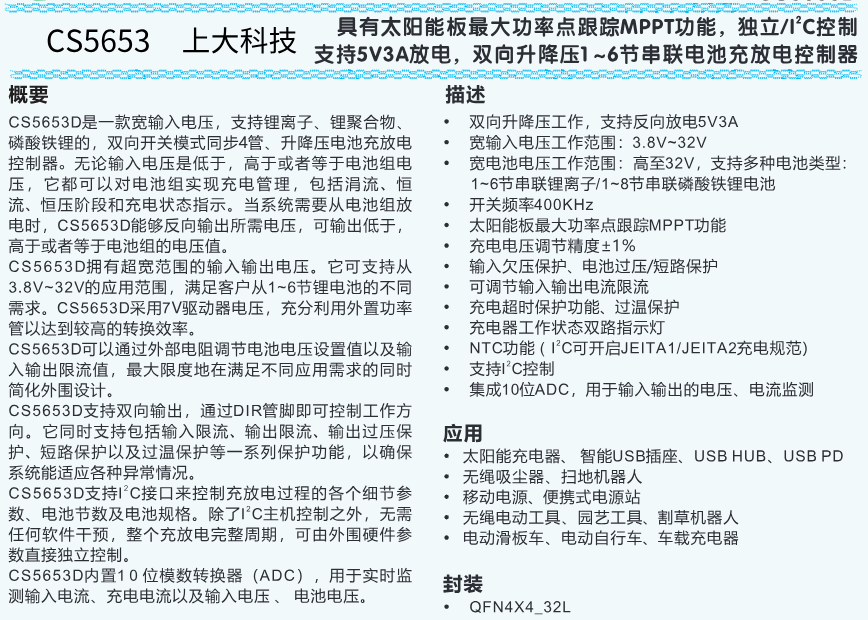

简介:CS5653D是一款宽输入电压,支持锂离子、锂聚合物、磷酸铁锂的,双向开关模式同步4管、升降压电池充放电控制器。无论输入电压是低于,高于或者等于电池组电压,它都可以对电池组实现充电管理,包括涓流、恒流、恒压阶段和充电状态指示。当系统需要从电池组放
电时,CS5653D能够反向输出所需电压,可输出低于,高于或者等于电池组的电压值。
CS5653D拥有超宽范围的输入输出电压。它可支持从3.8V-32V的应用范围,满足客户从1~6节锂电池的不同需求。CS5653D采用7V驱动器电压,充分利用外置功率管以达到较高的转换效率。
CS5653D可以通过外部电阻调节电池电压设置值以及输入输出限流值,最大限度地在满足不同应用需求的同时简化外围设计。
CS5653D支持双向输出,通过DIR管脚即可控制工作方向。它同时支持包括输入限流、输出限流、输出过压保护、短路保护以及过温保护等一系列保护功能,以确保
系统能适应各种异常情况。
CS5653D支持I°C接口来控制充放电过程的各个细节参数、电池节数及电池规格。除了I°C主机控制之外,无需
任何软件干预,整个充放电完整周期,可由外围硬件参数直接独立控制。
CS5653D内置10位模数转换器(ADC),用于实时监测输入电流、充电电流以及输入电压、电池电压。

详细介绍

在太阳能充电器、无绳电动工具、移动电源等依赖多节锂电池供电的设备设计中，开发者常面临 “太阳能能量利用率低、充放电双向适配复杂、多类型电池兼容难” 的问题 —— CS5653D 双向升降压充放电控制器，恰好能为这类需求提供解决方案。作为一款集成太阳能 MPPT 功能的充电管理 IC，它不仅支持 3.8V~32V 宽输入输出电压，可适配 1~6 节串联锂离子电池与 1~8 节串联磷酸铁锂电池，还能通过 DIR 管脚灵活切换充放电模式，反向放电时可稳定输出 5V 3A 电压，满足 USB 设备供电需求。

从实际应用价值来看，这款双向充放电控制器内置 10 位 ADC 实时监测输入输出电压与电流，搭配输入欠压、电池过压、IC 过温等多重保护功能，能应对户外、车载等复杂环境下的安全风险；其太阳能 MPPT 功能通过恒压法跟踪光伏板最大功率点，可显著提升太阳能能量利用率，而支持 I²C 控制与独立硬件控制的双模式设计，还能简化不同场景下的参数配置流程，无论是小型太阳能充电设备，还是大功率无绳工具，都能通过它实现高效、可靠的充放电管理。

假如串联的电池更多可以看看CS5622：CS5622D:独立I2C，双向、同步升降压1-12节电池充放控制器 - 与非网
