例: SP1231F|SP1233FL|SW6124|SW6106|CS8626
SW3515

Part NO:SW3515

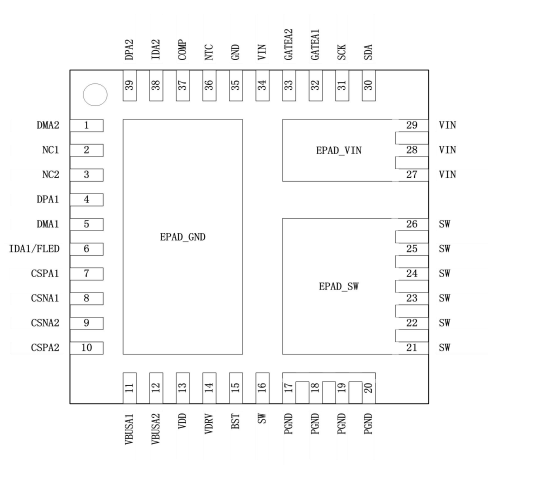

封装:QFN-39(5x5mm))

工作电压:输入电压6V-40V

简介:SW3515 是一款高集成度的多快充协议双口充电芯片,支持双 A口任意口快充输出,支持双口独立限流。 其集成了 5A高效率同步降压变换器, 支持 QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。
  • 多快充协议双口充电解决方案

    1. 概述
    SW3515 是一款高集成度的多快充协议双口充电芯片,支持双 A口任意口快充输出,支持双口
    独立限流。 其集成了 5A高效率同步降压变换器, 支持 QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,
    CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充
    电解决方案。


    2. 应用领域
    ? 车充
    ? 适配器
    ? 插排

    3. 规格
    ? 同步降压变换器
    ? 输出电流高达 5A
    ? 输入电压范围 6~40V
    ? 支持 CC/CV模式
    ? 支持双口独立限流
    ? 支持线损补偿
    ? 支持温度控制
    ? 快充协议
    ? 支持 QC3.0/QC2.0
    ? 支持 AFC
    ? 支持 FCP
    ? 支持 SCP
    ? 支持 PE2.0/PE1.1
    ? 支持 SFCP
    ? BC1.2模块
    ? 支持 BC1.2 DCP模式
    ? 支持苹果/三星大电流充电模式
    识别
    ? 快充指示灯
    ? 内置快充指示灯驱动
    ? 保护机制
    ? 软启动
    ? 输入过压保护
    ? 输入欠压保护
    ? 输出过流保护
    ? 输出短路保护
    ? 过温保护
    ? I2C接口
    ? QFN-39(5x5mm) 封装
