CS83722E是一款内置自适应BOOST升压模块的R类单声道音频功率放大器，输入电压范围2.7~5.5V，支持AB类与D类模式切换，3Ω负载下最高输出17W功率（10% THD+N），4Ω负载下最高13.5W（10% THD+N），适用于便携式蓝牙音箱、扩音器等便携音频设备。采用ESOP10L封装（底部带散热片），工作结温范围-40℃~125℃，具备±4kV（HBM）ESD防护，集成防破音（NCN）与Pop&Click杂音抑制功能，无需滤波的PWM调制结构搭配AERC技术，EMI干扰低，FCC标准下裕量超20dB。

芯片内置50倍固定增益，BOOST模块可自适应升压至5V或10V（开关频率300kHz），最高转换效率82%，静态电流8mA，关断电流＜10μA；SD引脚支持分压电阻或一线脉宽两种控制方式，可灵活切换工作模式；内置过流、短路、过热（160℃触发）保护，外围需搭配4.7μH/10A以上电感及40V肖特基二极管，PVDD端需配置滤波去耦电容，PCB布局需保证功率地与铺铜紧密连接，优化散热与抗干扰性能。

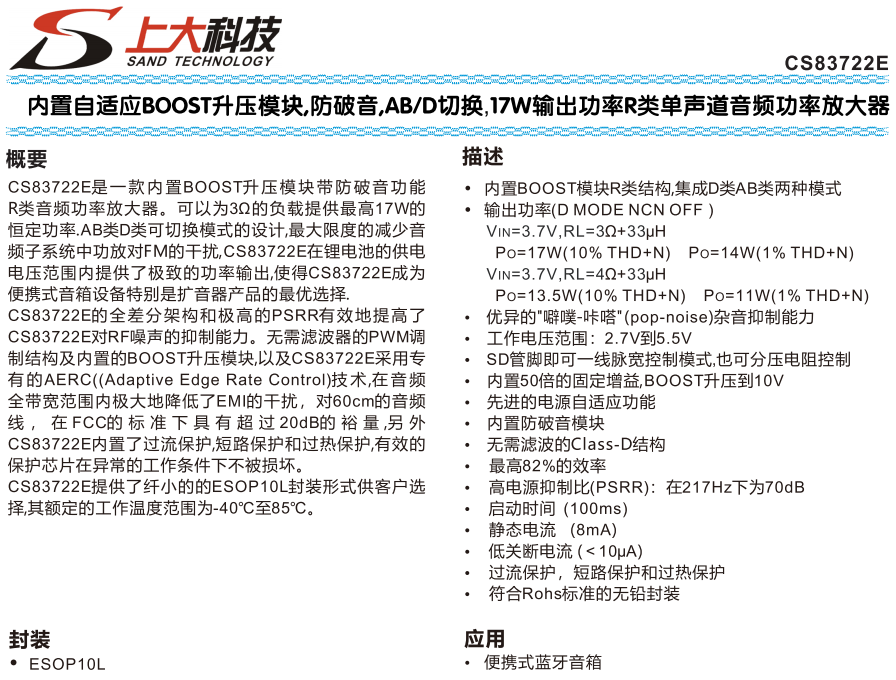

一 CS87322的特性

内置BOOST模块R类结构,集成D类AB类两种模式

输出功率(DMODENCNOFF)

VIN=3.7V,RL=3Ω+33μH

Po=17W(10% THD+N) Po=14W(1% THD+N)

VIN=3.7V,RL=4Ω+33μH

Po=13.5W(10% THD+N) Po=11W(1% THD+N)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.7V到5.5V

SD管脚即可一线脉宽控制模式,也可分压电阻控制

内置50倍的固定增益,BOOST升压到10V

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

最高82%的效率

高电源抑制比(PSRR):在217Hz下为70dB

启动时间(100ms)

静态电流(8mA)

低关断电流(<10μA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

二 CS87322的应用信息

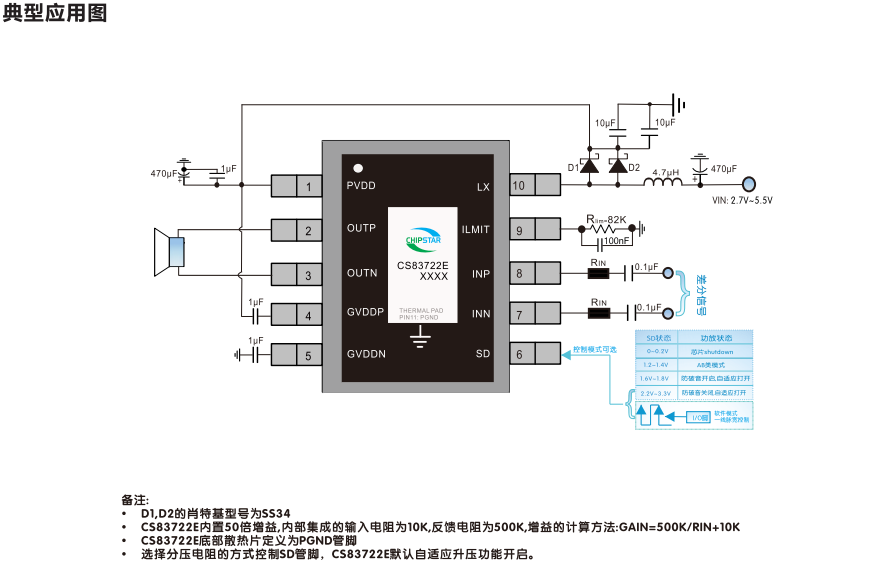

1 典型应用图

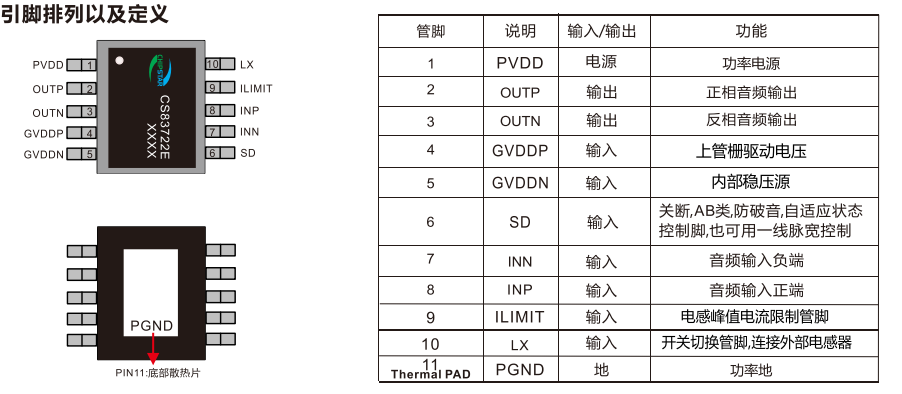

2 引脚排列及定义

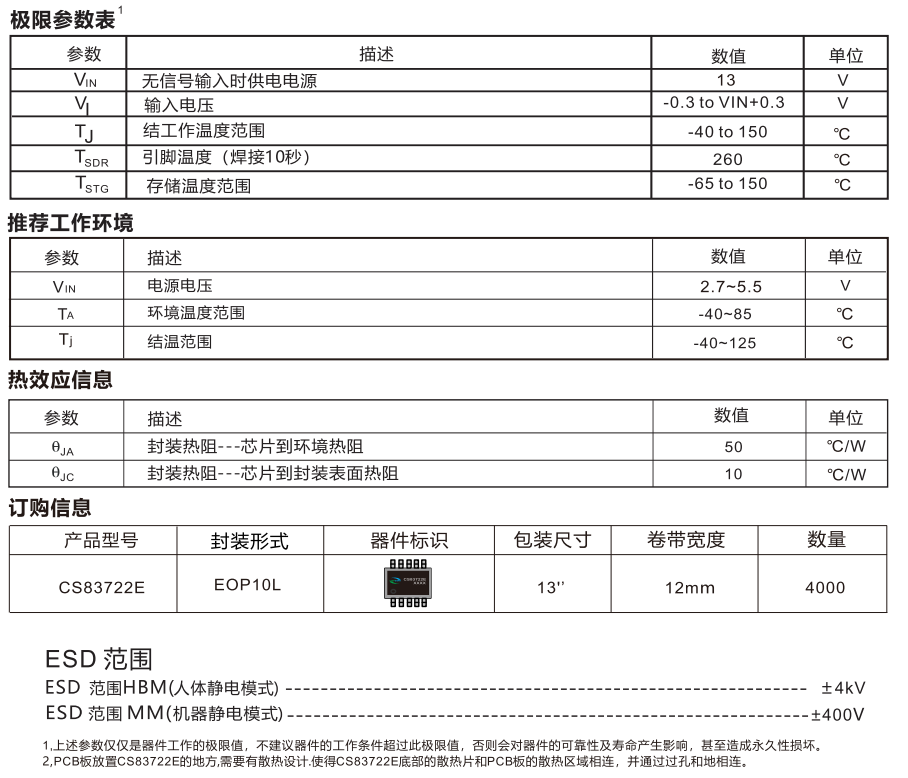

3 基础参数
