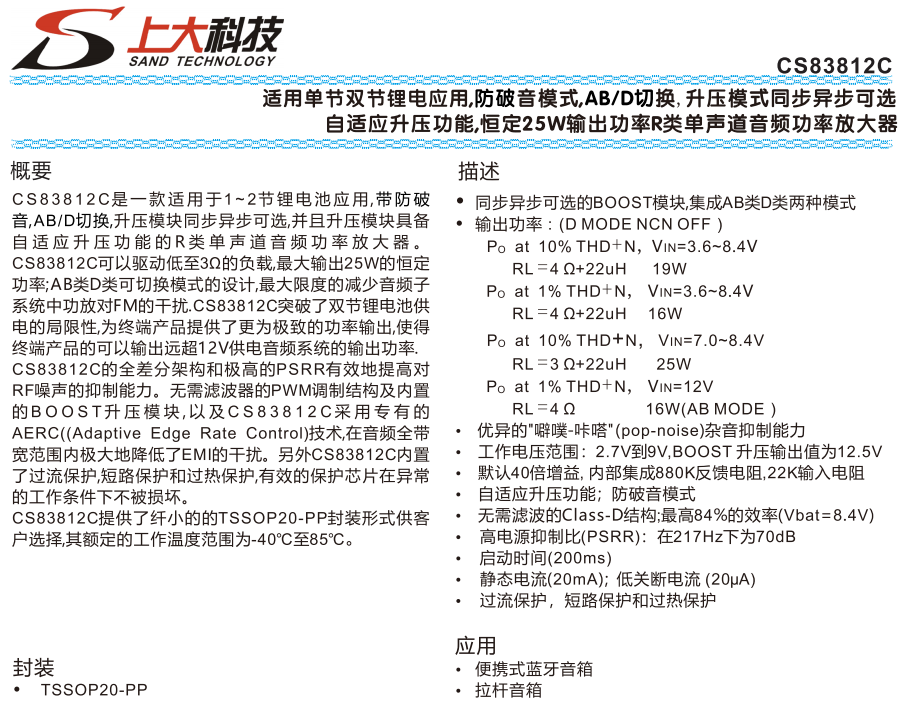

CS83812C是一款针对单/双节锂电应用的R类单声道音频功率放大器，主要适配便携式蓝牙音箱、拉杆音箱等设备，采用TSSOP20-PP封装，工作电压范围2.7~9V，额定工作温度-40~85℃，能突破锂电池供电局限，输出性能可媲美12V铅酸电池系统。

核心性能方面，D类模式下搭配3~4Ω负载与22μH电感，10% THD+N时最大输出25W，1% THD+N时达16W；AB类模式9V供电、3Ω负载且10% THD+N时，输出功率12W。内置BOOST升压模块，效率最高84%，支持同步/异步切换与自适应升压，默认40倍增益，可外接电阻调整。

控制与抗干扰设计完善：CTRL管脚可切换4种状态（关断、AB类、D类自适应升压开/关）；NCN管脚通过不同连接实现静音或防破音，避免喇叭过载。采用AERC技术与全差分架构，PSRR70dB、CMRR72dB，THD+N低至0.08%，有效抑制EMI与RF噪声。

可靠性与供电灵活：支持锂电/12~15V适配器双供电，适配器供电时最高输出30W且电池零漏电；内置过流、短路、过热（160℃触发，40℃滞回）及欠压保护，还能抑制上电/关断瞬态杂音。

PCB布局需注意：芯片散热片接地，单节锂电选8A以上电感，双节选5A以上；非同步升压外接肖特基二极管，Vbat端并470μF电容，PVDD端电容近管脚放置。

一 CS83812的特性

同步异步可选的BOOST模块集成AB类D类两种模式

输出功率:(D MODE NCN OFF )

Po at 10% THD+N, VIN=3.6~8.4V

RL=4 Ω+22uH 19W

Po at 1% THD+N, VIN=3.6~8.4V

RL=4 Ω+22uH 16W

Po at 10% THD+N, VIN=7.0~8.4V

RL=3 Ω+22uH 25W

Po at 1% THD+N, VIN=12V

RL=4 Ω 16W(AB MODE)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.7V到9V,BOOST升压输出值为12.5V

默认40倍增益,内部集成880K反馈电阻,22K输入电阻

自适应升压功能;防破音模式

无需滤波的Class-D结构;最高84%的效率(Vbat=8.4V)

高电源抑制比(PSRR):在217Hz下为70dB

启动时间(200ms)

静态电流(20mA);低关断电流(20μA)

过流保护,短路保护和过热保护

二 CS83812的应用信息

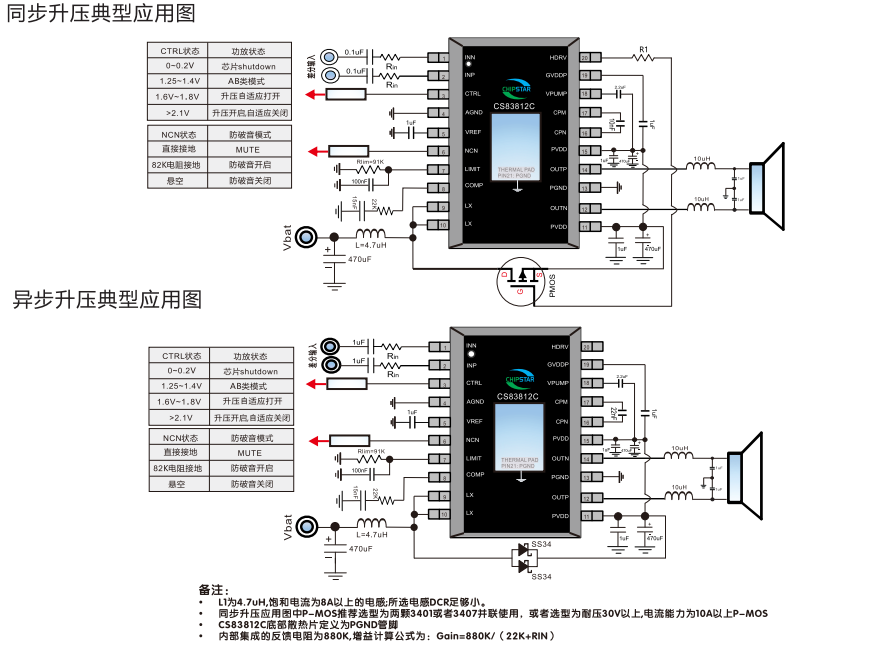

1 典型应用图

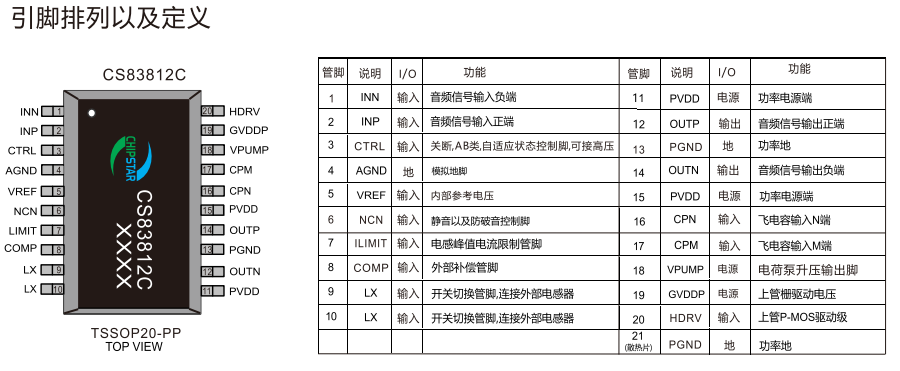

2 引脚排列及定义

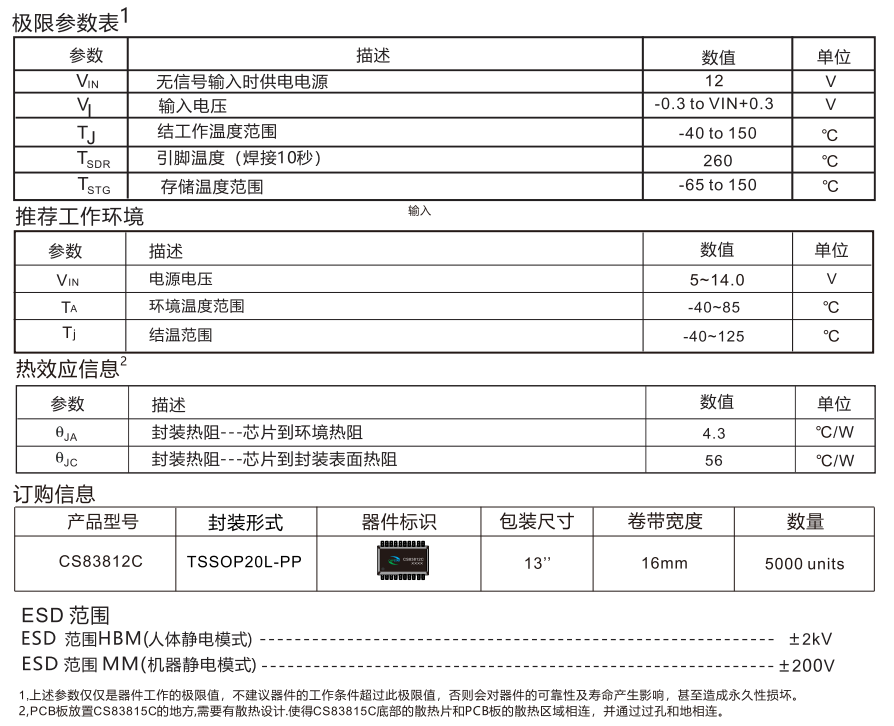

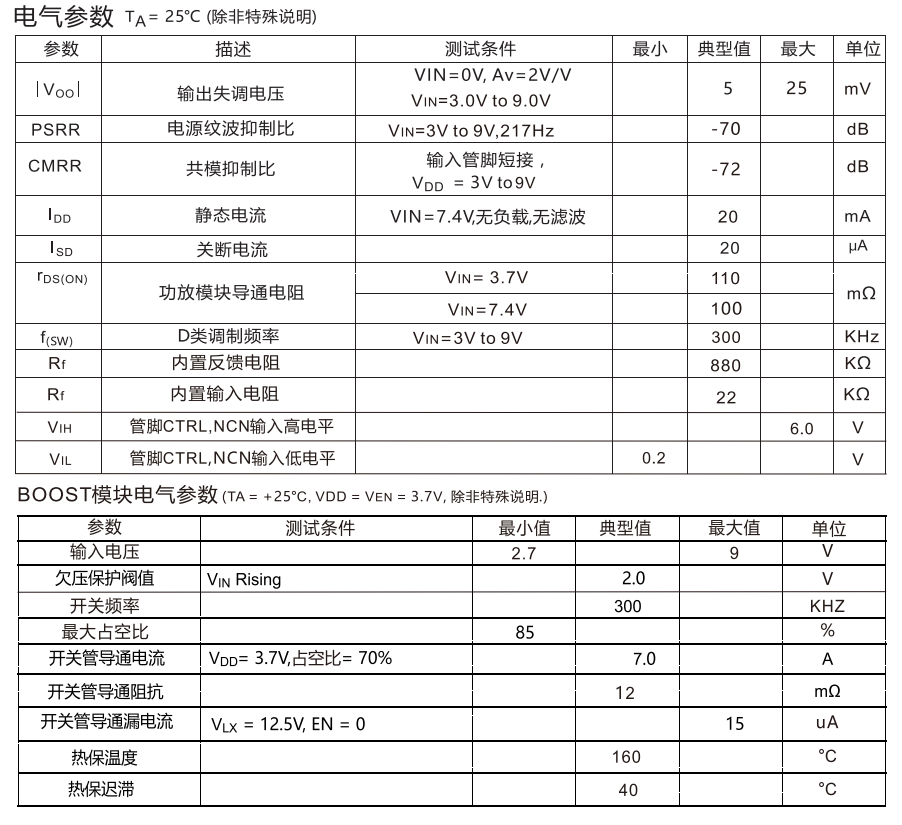

3 基础参数
