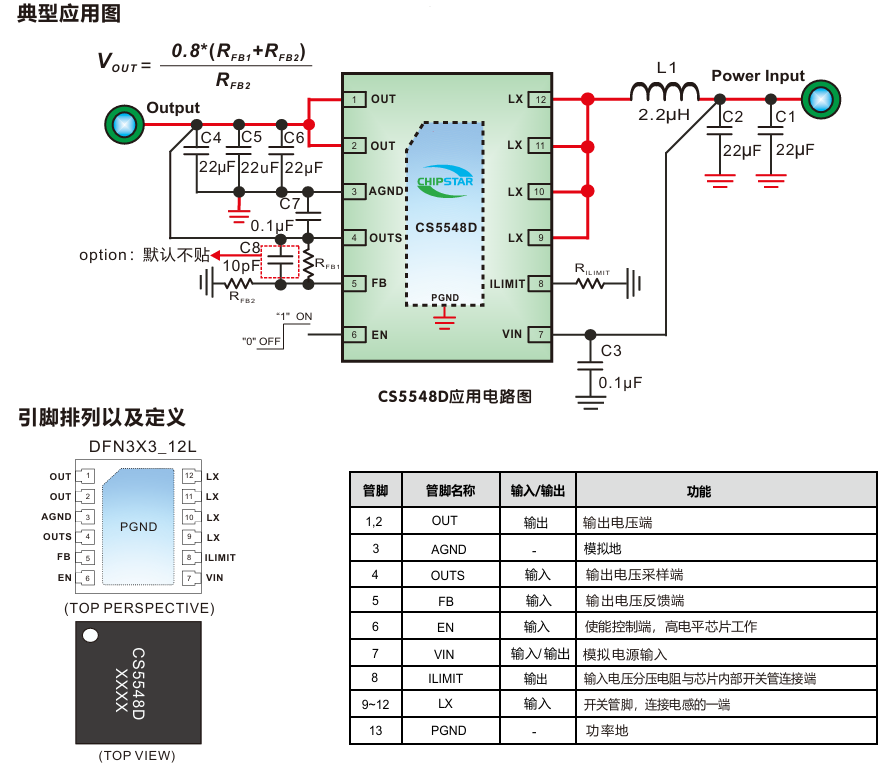

CS5548D 直通模式,具备O.5V超低输入电压,5A高效率DC-DC同步升压转换器 5G模块供电DCDC

CS5548D是具有0.5V超低输入电压高效率同步升压转换器，能在3.6V输入5V输出下，提供高达5A的输出电流。采用低Rs功率MOS和内置同步整流器，在5V/1A负载下，其效率可达95%。这大大减少了功耗，降低了IC的热量，使其成为需要小电路板空间和严格温度限制的应用的理想选择，如电源组和移动设备。

CS5548D的开关频率为600KHz，可以使用小型外部输入和输出电容器和电感器。

CS5548D还具有输出过压保护、输出短路保护和热关断保护。

输入电压范围：0.5~5.5V

启动时最小输入电压：1.8V

可调输出电压范围：2.2~5.5V

高效率：最高可达到95%

电流输出能力：

4.2V—— 5.0V：5.2A

3.6V—5.0V:5.0A

3.0V 5.0V：3.0A

1.8V——5.0V:1.2A

3.0V 3.7V：3.5A

2.5V3.7V: 2.7A

1.8V— 3.7V:1.7A

3.0V— 3.3V:4.0A

2.5V— 3.3V：3.0A

1.8V— 3.3V:1.8A

开关频率：600KHz

软启动功能

开关电流限制外部可调

VIN>VOUT时切换为直通模式

轻负载工作时，自动从PWM进入PSM模式

在关断期间真正断开输入与输出之间的连接

输出过压保护

输出短路保护

热关断保护

免费提供样品，全程技术支持，更多应用资料请联系我们。
